公司业务

公司在多个地方开展地下管网非开挖检测与修复业务

地下管网非开挖检测与修复

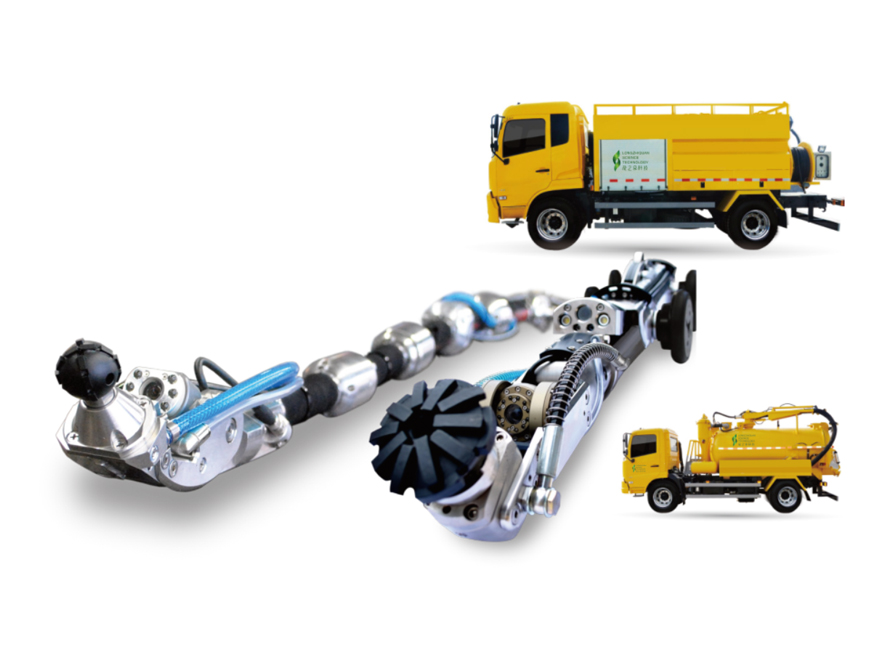

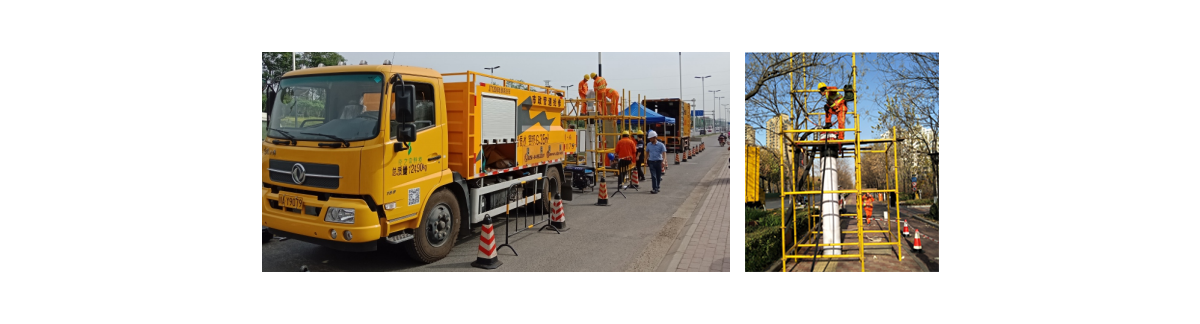

一．管道疏通与养护

　　地下管道应定期检查,定期维护,保持管道畅通和良好的结构状况。管道的养护应以预防性养护为主,应急性处置为辅。养护必须讲究科学,根据管道检测周围环境、污染性质、水流状況、管道材质、淤积物性质和淤积深度等检测结果,制定有效的疏通养护计划,分步骤予以实施。养护还必须靠机械,传统的人工清捞效率低且不安全,应逐渐被淘汰,机械化应贯穿于养护工作的每一道工序。

二．管道检测与评估

　　随着城市化进程不断加快,地下管网承受着越来越大的压力。由于长期没有对地下管道进行系统的检测维护,管网系统存在相当多的缺陷,导致出现城市内涝、水体污染、路面塌陷等问题,人民的生命财产受到严重威胁。因此,开展对排水管网的检则,查明管网健康状况,提出有效的解决方案,已是刻不容缓。

　　管道内窥检测技术包括电视检测(CCTV检测)、潜望镜检测(QV检测)和声纳检测。我们公司还推出了漏点定位检测,函盖了视、声、光、电等各种检测手段,真实反映管道健康状况并输出可视可量化的直观成果。同时也有效避免了人员下井摸查等传统方式所受制的因素多、检测效果差、成本高、不安全等问题,为管网养护、修复、改造设计提供科学的基础资料。

三．排水管道非开挖修复技术

　　排水管道非开挖修复技术是指利用智能工程设备和先进技术手段对已破损的地下管线进行修复的施工新技术,施工速度快,不阻碍交通,不破坏绿地,不影响居民的正常生活。解决了传统开挖施工对居民生活的干扰,对交通、环境、周边建筑物基础的破坏和不良影响,因此具有极高的社会经济效益。

　　排水管道非开挖修复技术包括管道预处理技术、管道局部内衬修复技术、CIPP翻转热固化管道修复技术、CIPP光固化管道修复技术、喷涂法管道修复技术、螺旋缠绕法管道修复技术、检查井修复技术等。

四．给水及燃气压力管道修复技术

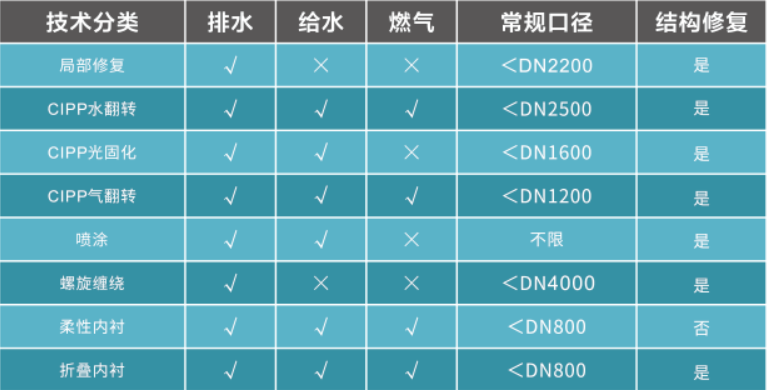

五．修复技术一栏表

1.CCTV检测

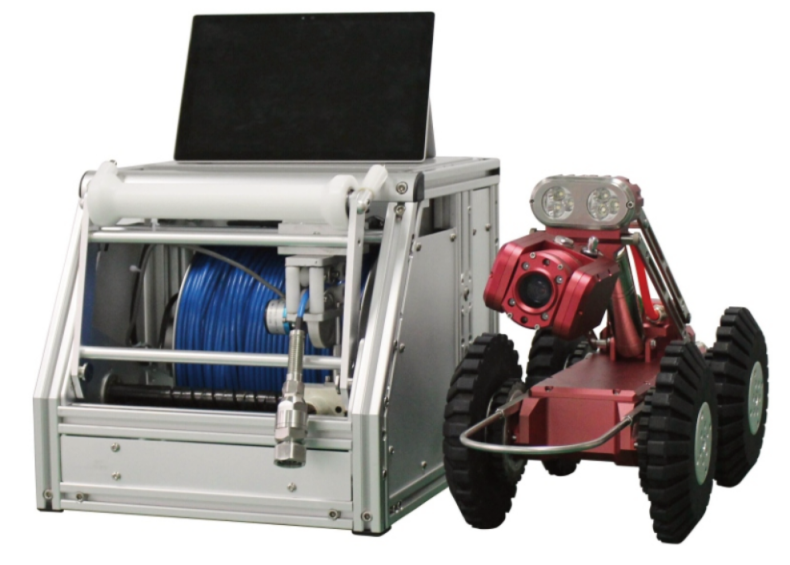

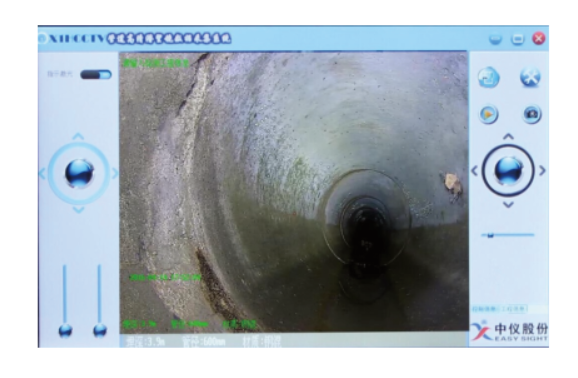

　　管道CCTV( Closed CircuitTelevision)检测是采用先进的CCTV机器人在管道内自动爬行,对管道内锈层、结垢、腐蚀、穿孔、裂纹等状况进行探测和摄像,依据检测技术规程再进行评估,为制定修复方案提供重要依据。其最大的优点在于检测结果的客观性、直现性,可以使决策者有身临其境的感受,为制定养护或维修计划提供第一手资料。CCTV检测适用于管径为300mm-3000mm。

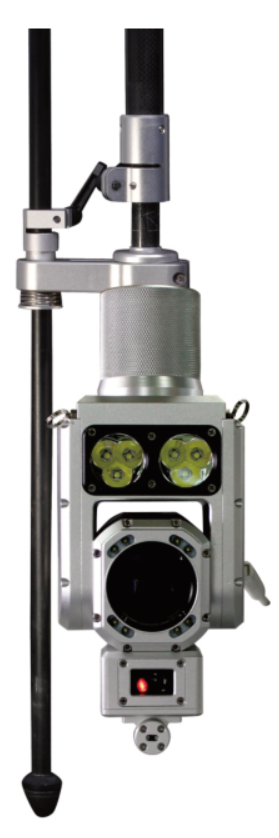

2.QV潜望镜检测

　管道QV(quickvideo)检测是采用杆式视频检测系统对管道进行内窥检测,它通过可调节长度的伸缩杆将放大倍数的摄像机食入管道,其内部情况便可ー目了然,配备了强力光源和全方位変焦摄像头。检测纵深最大可达100m,适用管径100mm-200mm。

３.声纳检测

　　声纳检测是一种采用声波技术对管道内水下物体进行探测和定位的检测方法,主要用于在有水的条件下检查各类管道、沟果、方沟的缺陷、破损及淤泥状态等。声纳管道探测仪将传感器头漫入水中进行检测,对管道内侧进行扫描,声纳探头快速旋转并向外发出声纳信号而后接受被管和管道中其他物体反射回来的信号,经过计算机专业声纳软件处理后形成管道的横断面图,并以此来准确判断管径、形变、淤泥、支暗接道内部情况。声纳检测方法优点是以矢量图的方式显示管内断面,可以准确定量的断管道的过水断面,主要用来检查管道功能性状态,为维修养护提供决策依据。声纳检测适用径为300mm-6000mm。

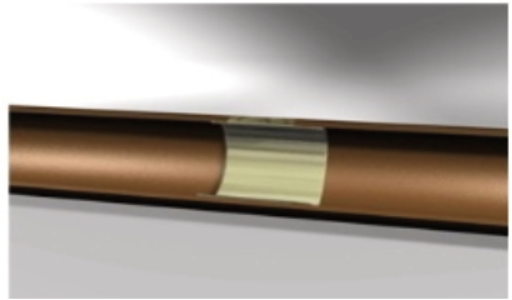

１.局部内衬修复

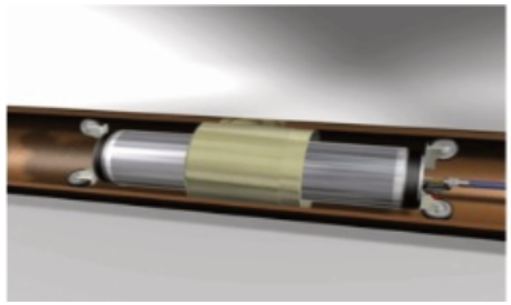

　　管道因局部裂缝、滲漏、破损而需要紧急抢修时,可用局部内衬修复技术对管道进行修复。用专用的气囊把高分子材料导入到管道破损部位,用适当的气压充入修补气囊使之膨胀,把修复材料顶在管道内壁的破损部位,高分子材料在30分钟后固化成型,起到堵漏及结构强度修复的作用。

１.折叠内衬

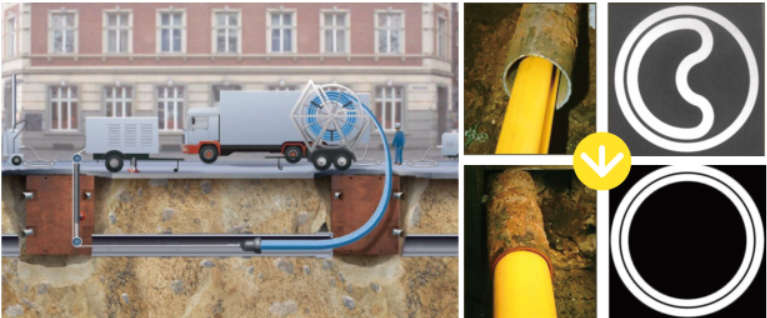

　　工厂预制成U型的PVC或PE管材,通过卷扬机牽引拉入待修复管道后,通入热蒸汽使内村管复原并紧贴原有管壁。折叠内村技术受现场环境影响小,材料现场无需化学反应,施工操作简单稳定,非常适用于给水、燃气等压力管道修复。受材料限制,折叠内衬口径只适用于DN800以下。

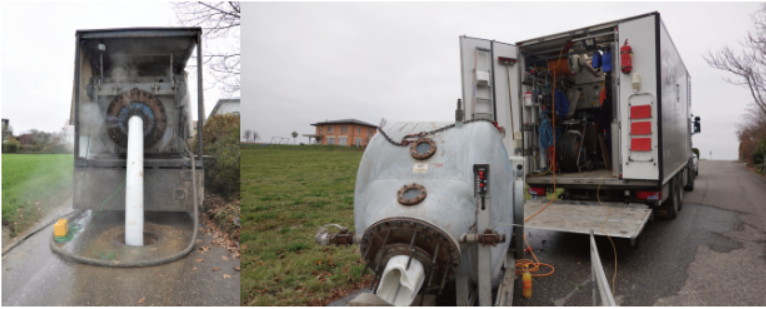

２.CIPP蒸汽固化修复

　　蒸汽固化CIPP工艺兼具翻转CIPP工艺的适用范围广泛、成本低、操作简单的特点,又具有光固化CIPP的固化成型速度快的优势。唯一的不足之处是受翻转设备尺寸影响,只能做到DN1200以下。采用特制的无缝编制软管及特殊配方的高分子无毒材料,蒸汽固化CIPP技术可以应用于给水及燃气管道修复领域。

２.CIPP翻转热固化修复

　　CIPP( cured-in- place-pipe)翻转修复法是一种在不用开挖路面的情况下,在原有的旧管内部,用化学高分子材料通过翻转工艺,加热固化成形高强度内村新管。具有低成本,不开挖,韧性好等优势,新的内衬管对原有管道起到结构修复及防腐的作用,修复后的新管道按照国家相关设计标准能够达到30年以上使用寿命,可以有效杜绝管道破损引起的路面坍塌事故,广泛应用于不同地质结构的地区。

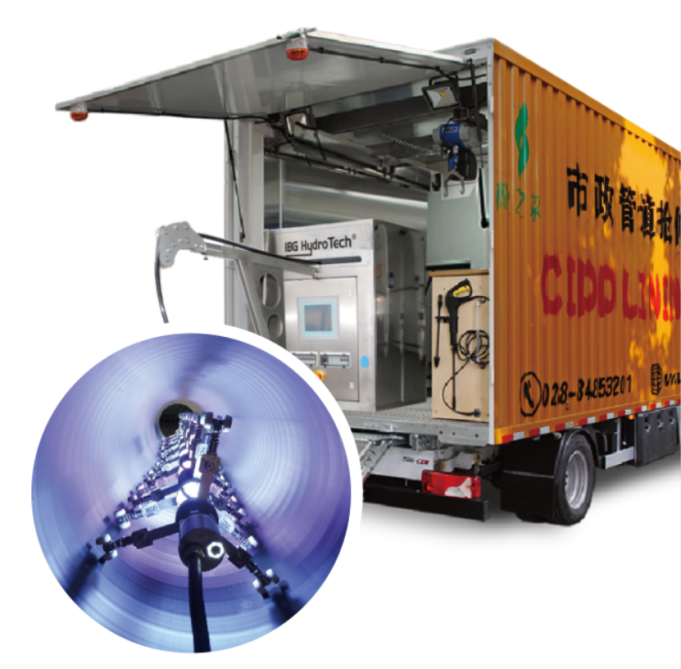

３.CIPP光固化修复

　　CIPP光固化修复法与翻转法修复的最大区别在于采用了紫外光固化高分子材料,更节省施工时间,对于有交通压力,无法满足长时间作业施工的路段是更为有效的一种解决方案。整个施工过程集全数字控制、可视化、单位厚度材料强度高等特点,施工设备及材料引进自德国,施工成本较高。

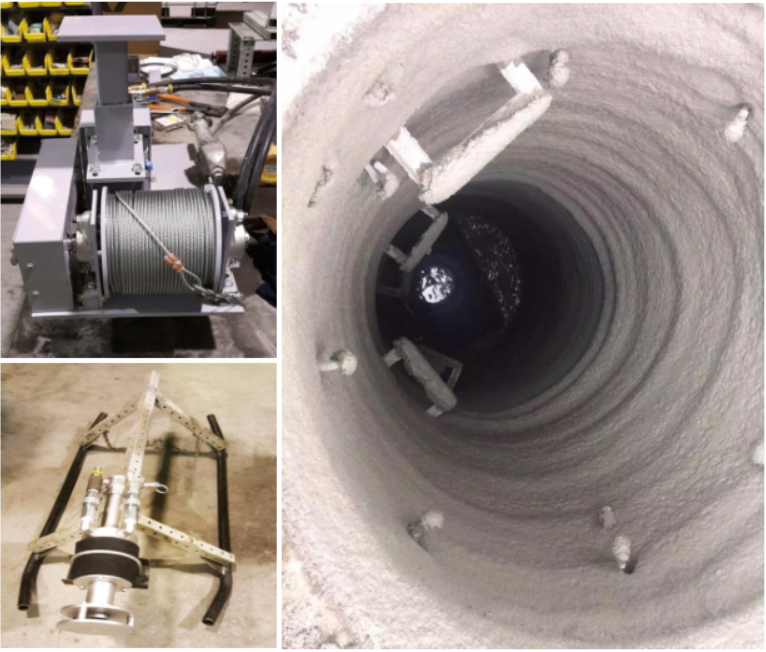

４.喷涂修复

　　喷涂技术分为机械涂和人工喷涂技术,离心喷涂是将混合好的高强度耐腐蚀高分子材料改性的水泥砂浆通过高速离心机均匀用涂在检查井及管道内壁,形成具有结构强度的水泥村里。人工喷涂技术是涂聚酯或聚服类高分子树脂,适用于检查井、大型给水管道、地下涵洞等场所的防腐及结构修复。

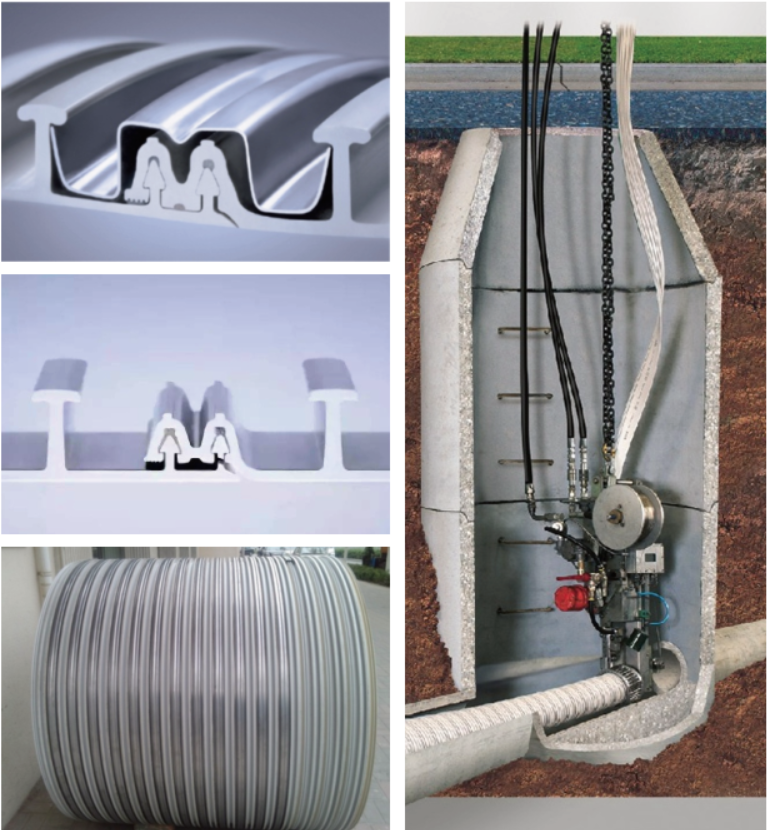

５.螺旋缠绕修复

　　螺旋缠绕修复是将一条刚性PVC型材和不锈钢带,通过放置于检查井下的特殊设备绕成连续密封管道,并在新旧管道接处注浆形成复合管。其优点是材料不需要现场化学反应,不受水影响,施工时间弹性大,较适合大口径排水管道修复,与CIPP修复具有互补性。
